Web Gateway系列(5)配置Web Gateway使用SSL/TLS连接到IRIS

《WebGateway系列(4): 配置HTTPS访问IRIS的Web服务》中介绍了在Web服务器中配置SSL/TLS以实现从客户端浏览器到Web服务器之间的安全连接，从Web服务器到IRIS之间是否也可以通过配置SSL/TLS建立起安全连接呢？尤其是在Web服务器与IRIS没有安装在同一台Server上的情况下，这段连接的安全性也是需要考虑的。答案是肯定的，接下来我们就来介绍下配置Web Gateway使用SSL/TLS连接到IRIS的基本步骤。

1.首先，我们先准备一下所需要的证书。通讯的双方为Web Gateway 和 IRIS Super Server, 双方都需要准备好各自的证书和key。IRIS自带的Public Key Infrastructure（PKI）功能内置了OpenSSL，可以用来生成服务器端及客户端的证书和key。在使用此功能时，IRIS可以同时作为CA Server和CA Client，作为CA Server时可以生成自签名的证书，可以批准CA Client的证书申请并将证书下发给CA Client。

1)配置本地证书颁发机构服务器，生成sever端的证书和key。





2)配置本地证书颁发机构客户端，如下



3)将证书签名请求提交到证书颁发机构服务器



4)进程未决证书签名请求



发放证书。



至此，Client以及Server端证书和key都已准备完成。

5) 从证书发放机构服务器获取证书。

以下证书和key将用于Web Gateway,

/intersystems/irishealth/mgr/cac.cer

/intersystems/irishealth/mgr/cac.key

以下证书和key将用于IRIS Super Server

/intersystems/irishealth/dev/CAcerts/cas.cer

/intersystems/irishealth/dev/CAcerts/cas.key

当然也可以去申请商用的证书，也可以不使用PKI直接使用OpenSSL自己去生成。

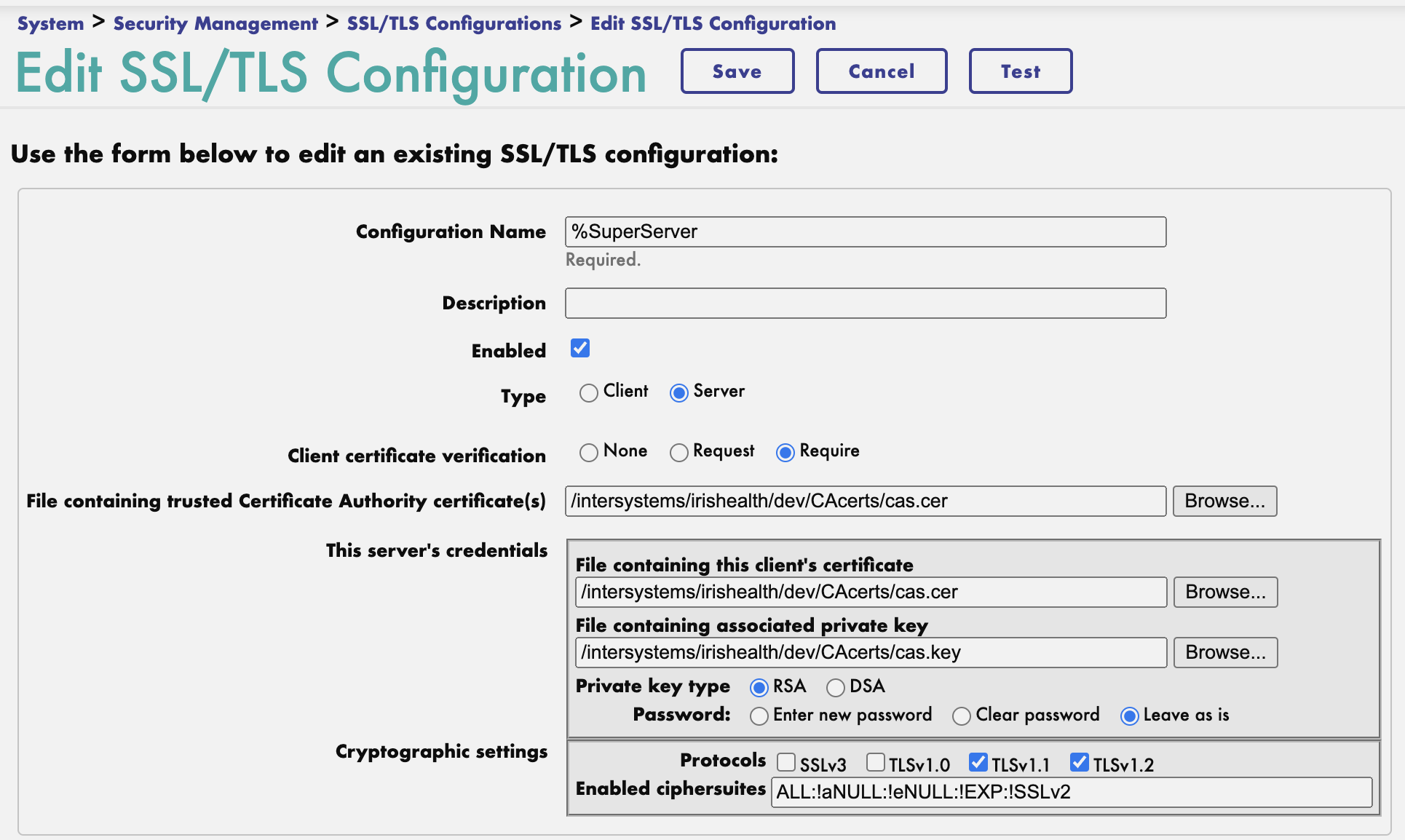

2. 配置SSL/TLS, 名为%SuperServer

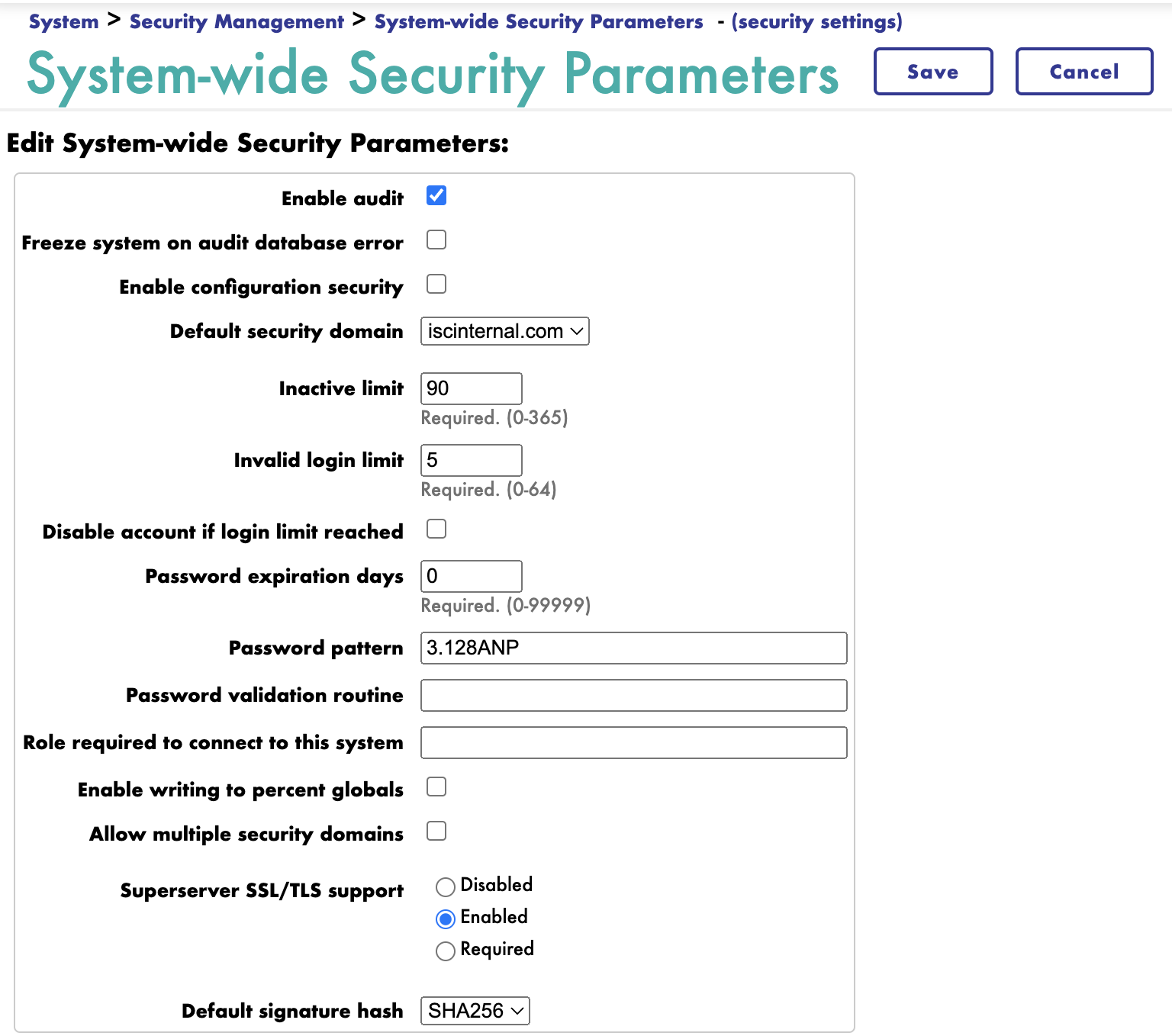

3. Enable Superserver SSL/TLS Support,

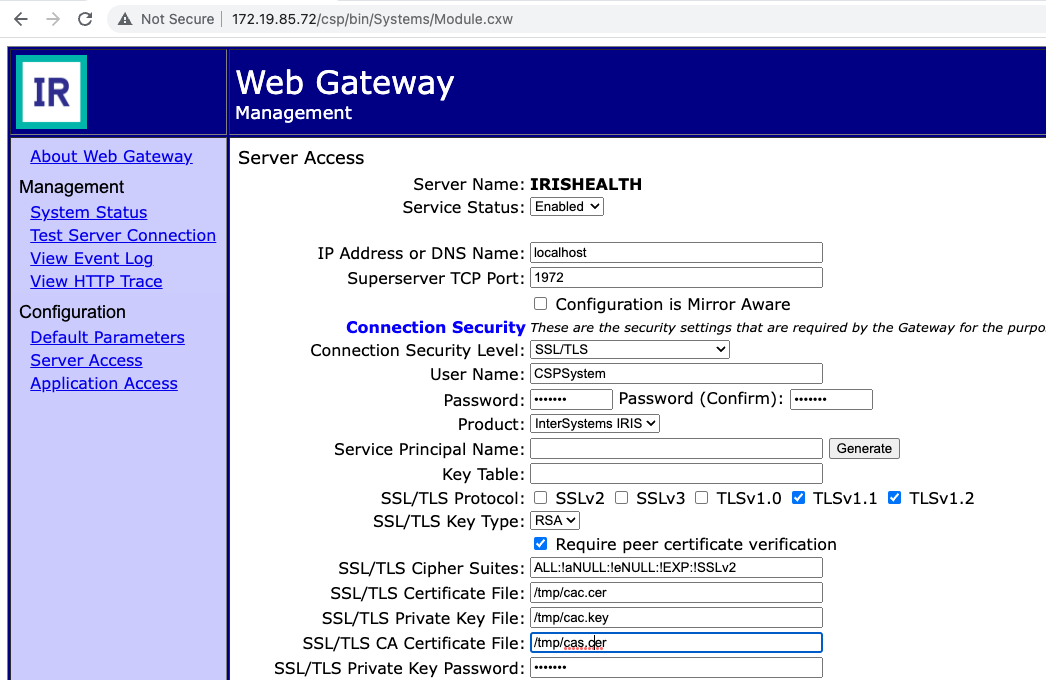

4. 在Web Server中配置Web Gateway。

本示例中所使用的Web Server为Apache2.4.6，操作系统为Redhat7.9。注意以下Web Gateway管理页面打开端口为默认的80。另外，上面生成好的证书拷贝至了/tmp/下。



对应的CSP.ini中内容如下，

[IRISHEALTH]

Ip_Address=localhost

TCP_Port=1972

Username=CSPSystem

Password=]]]c3lz

Minimum_Server_Connections=3

Maximum_Session_Connections=6

Connection_Security_Level=10

Product=2

SSLCC_Protocol=8@

SSLCC_Key_Type=2

SSLCC_Cipher_Suites=ALL:!aNULL:!eNULL:!EXP:!SSLv2

Env_Parameters=EV6

SSLCC_Certificate_File=/tmp/cac.cer

SSLCC_Certificate_Key_File=/tmp/cac.key

SSLCC_CA_Certificate_File=/tmp/cas.cer

SSLCC_Private_Key_Password=]]]MTIz

SSLCC_Verify_Peer=1



5. Web Gateway中Test Connection, 报错Server Unavailable。

CSP.log报错如下，

>>> Time: Wed Mar 29 12:00:36 2023; RT Build: 2101.1776 (linux/apapi:srv=2.4.6/apr=1.4.8/apu=1.5.2/mpm=prefork); Log-Level: -1; Gateway-PID: 4315; Gateway-TID: 139634317305600; Connection-No: 0; Server: IRISHEALTH; InterSystems IRIS-PID: 0; Request-ID: 249b
IRISCONNECT : Error Connecting to InterSystems IRIS : Unable to read SSL configuration

Cannot read SSL certificate file: /tmp/cac.cer

>>> Time: Wed Mar 29 12:00:36 2023; RT Build: 2101.1776 (linux/apapi:srv=2.4.6/apr=1.4.8/apu=1.5.2/mpm=prefork); Log-Level: 0; Gateway-PID: 4315; Gateway-TID: 139634317305600
Information: Terminate Connection

Connection closed by Gateway: Connection-No=0:0; Server=IRISHEALTH; InterSystems IRIS PID=0; Context=205;
>>> Time: Wed Mar 29 12:00:36 2023; RT Build: 2101.1776 (linux/apapi:srv=2.4.6/apr=1.4.8/apu=1.5.2/mpm=prefork); Log-Level: 0; Gateway-PID: 4315; Gateway-TID: 139634317305600; Connection-No: ; Request-ID: 249b; Session-ID: uoyakptQAD; Remote-Addr: ; Page: GET /csp/bin/RunTime/Module.cxw
Diagnostic

Failed to connect to 'IRISHEALTH' - Reason: -201 (SSL Configuration error) (No Retry)



解决办法，

将证书和key文件放置在Web Gateway安装路径下之后问题解决。

SSLCC_Certificate_File=/opt/webgateway/cac.cer

SSLCC_Certificate_Key_File=/opt/webgateway/cac.key

SSLCC_CA_Certificate_File=/opt/webgateway/cas.cer

[root@BJSRHELSUP webgateway]# ll

total 16
drwxr-xr-x. 2 root root 23 Sep 17 2021 apache

drwxr-xr-x. 2 root root 4096 Sep 17 2021 bin

-rwxr-xr-x 1 root root 1233 Mar 29 14:48 cac.cer

-rwxr-xr-x 1 root root 1834 Mar 29 14:49 cac.key

-rwxr-xr-x 1 root root 1164 Mar 29 14:49 cas.cer

drwxrwxr-x. 2 apache root 56 Aug 30 2022 conf

drwxrwxr-x. 2 apache root 57 Nov 4 2021 logs

drwx------. 2 apache root 6 Mar 29 14:41 temp

drwxr-xr-x. 2 root root 20 Sep 17 2021 util

6. Web Gateway中再次Test Connection，成功。



参考文档，

InterSystems Public Key Infrastructure

Configuring the Web Gateway to Connect to InterSystems IRIS Using TLS
