动机

直到开始新工作，我才了解到ObjectScript。实际上，Objectscript并不是一种年轻的编程语言。与 C++、Java 和 Python 相比，它的社区并不活跃，但我们很想让这里更有活力，不是吗？

我注意到，有些同事在理解大型项目中的类关系时感到棘手。目前还没有易于使用的现代化类图工具适用于ObjectScript。

相关工作

我尝试过相关的工作：

——InterSystems 类视图：
1. https://github.com/intersystems-community/ClassExplorer
这个工具很棒，类图显示清晰美观。但存在Docker构建问题：“#0 0.512 exec ./irissession.sh: no such file or directory”。我猜这是为Studio设计的支持功能，而非VSCode。它似乎需要手动导入项目，且需要一定配置才能使用。

2. https://github.com/gjsjohnmurray/vscode-objectscript-class-view
这是另一个给我带来灵感的伟大作品。类结构清晰，不仅支持项目中的类，也支持库中的类。但看起来像是VSCode大纲的增强版。

——其他语言的 VSCode 类图表视图插件

1. https://github.com/OH318/J-Diagram
自述文件很好地展示了使用 draw.io 的运行结果。但在本地测试时无法使用。所以我不会把它作为参考。

2. https://github.com/pierre3/PlantUmlClassDiagramGenerator
它相对较好，但需要一些配置。我的想法是先生成 uml，然后使用 PlantUML 生成类图。

——类图的最佳实现：
1. JetBrains产品（如IntelliJ IDEA和PyCharm）的类图功能非常出色。只需拖放类、点击超链接，即可轻松生成强大的类图。

2.VSCode typescript 类图插件
https://marketplace.visualstudio.com/items?itemName=AlexShen.classdiagra...

支持拖放、超链接点击、文件夹类图生成等功能。
我借鉴了它们的设计思路。但遗憾的是，这些工具都是闭源的，因此我需要自行设计项目。

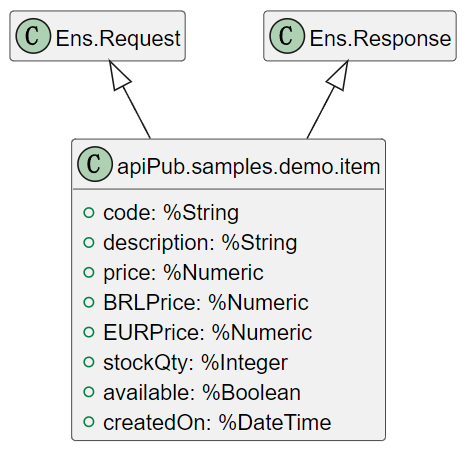

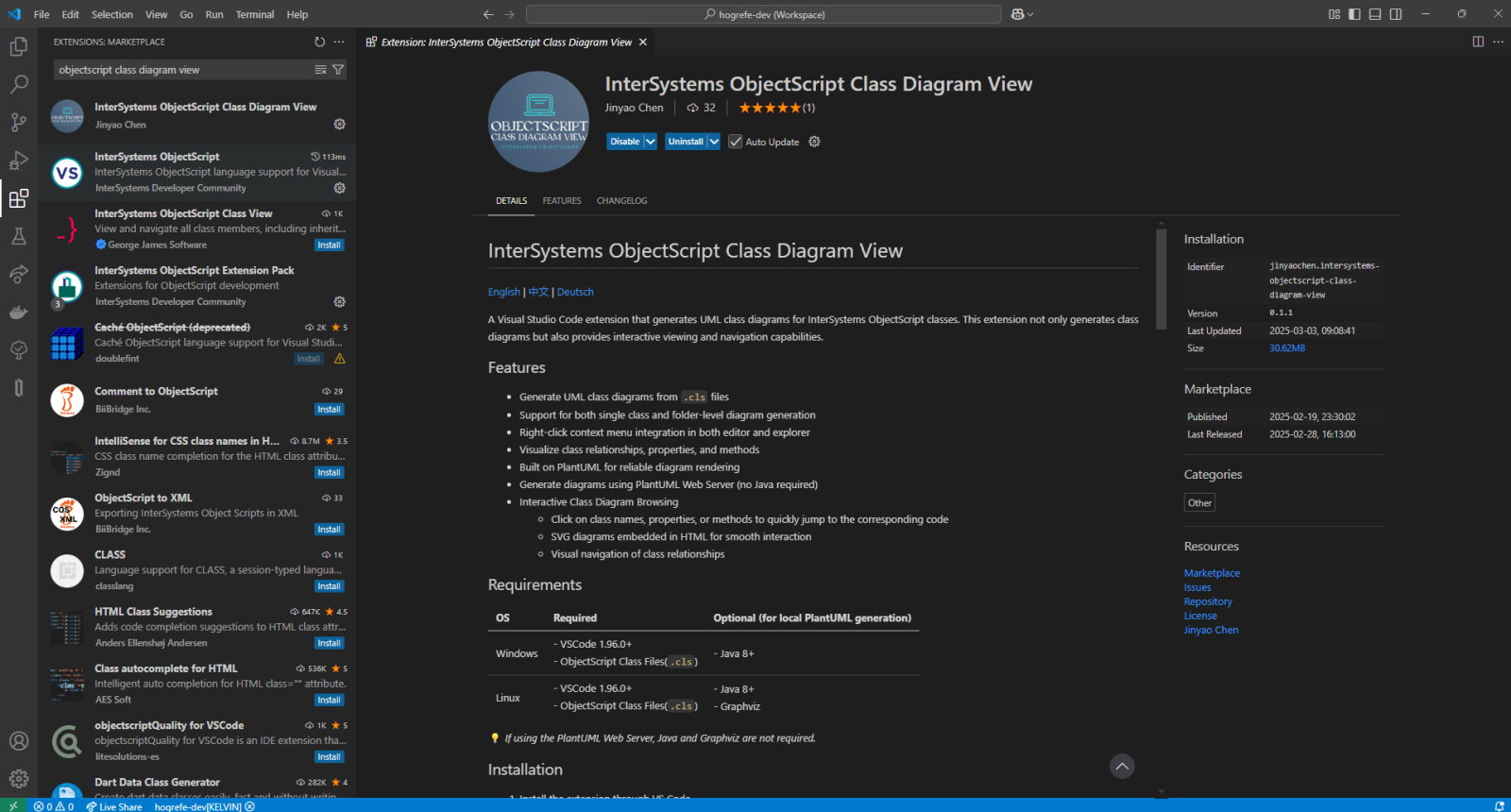

InterSystems ObjectScript 类图视图

是一个 Visual Studio Code 扩展，可从 InterSystems ObjectScript (.cls) 文件生成 UML 类图。它提供交互式可视化和导航功能，基于PlantUML进行可靠的图表渲染。
